功能：
ARD3M 智能電動機保護器（以下簡稱保護器）適用于額定電壓至 660V 的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，強大的邏輯可編程功能可以滿足各種控制要求，多種可選配的通訊方式適應現場不同的總線通訊需求，是工業智能化的理想選擇。
該產品采用分體式結構，由主體、顯示單元、互感器和選配的通訊模塊組成，體積小巧、結構緊湊、接線簡單，可適應各種柜體的安裝。
電機燒壞的煩惱：
煩惱一：電機經常缺相、過載，怎么辦？
煩惱二：水泵老是空載、欠載，怎么辦？
煩惱三：電機總是相序、過欠壓，咋辦？
煩惱四：設備經常三相不平衡，怎么辦？

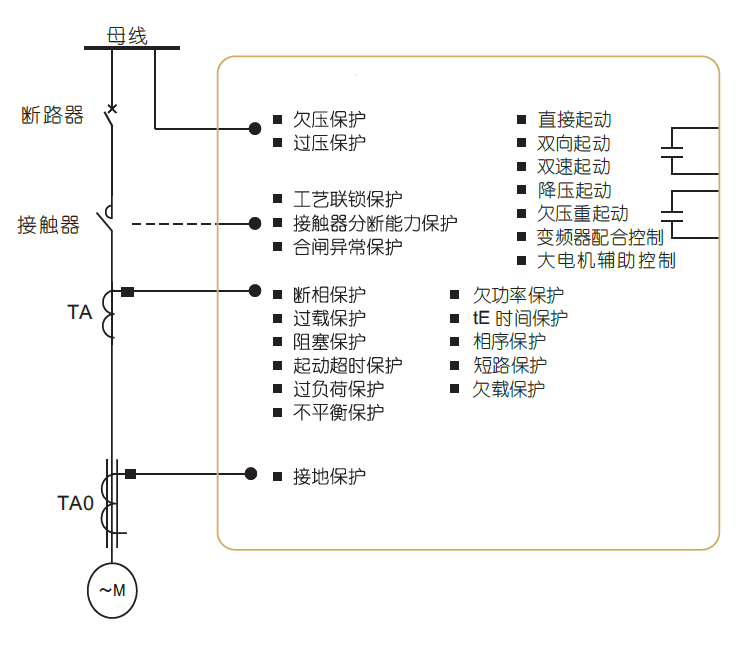

電動機保護器在電機出現電流的（過流、欠流）、電壓的（過壓、欠壓）及斷相、堵轉、短路、漏電、三相不平衡、過熱、接地、軸承磨損、定轉子偏心時、繞組老化予以報警或保護控制。
保護器的意義：
1、據不完全統計，每年僅因電機燒毀所消耗的電量就達數千萬度，電機 缺相，過載而引起燒壞的數量達300多萬臺。
2、因電機燒毀，引起重大安全事故達5000多起。
3、因故障停工、停產造成的損失達1800萬元。
應用范圍：
可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。電動機保護器 是發電、供電、用電系統的重要器件，滲透制冷、電梯、包裝、食品、建材、機器人、汽車、化工、紡織、醫藥設備、電鍍、塑料造粒、航空、船舶、養殖、天車、起重機、電氣電力、木工機床、密封與酒精、環保與水處理等行業的用電領域。
產品執行標準
——GB 14048.4-2010低壓開關設備和控制設備第 4-1 部分：接觸器和電動機起動器機電式
接觸器和電動機起動器(含電動機保護器)；
——JBT 10736-2007 低壓電動機保護器。
我們有哪些認證？
1、3C強制性認證。
2、與增安電機配合曲線認證。
保護器是否配電流互感器？
ARD2、ARD2F、ARD3配電流互感器，但1A/5A規格，不配一次互感器。
哪個電動機保護器型號能做雙通訊？
ARD3T能做雙通訊
電廠項目的電動機保護器應該怎么選型號呢？
電廠項目一般需要電壓、電流全電量參數測量，帶有通訊，保護器需要有自診斷輸出、斷電輸出、故障記錄，部分項目需要SU（抗晃電功能）、雙通信功能。推薦型號：非雙通訊ARD3-XX/ CSU – 90L / ARD3T-UAXX/ SU 60L；雙通訊推薦ARD3T-UAXX/ C SU 60L；說明：選SU功能，默認帶有U和SR功能
紙業項目的電動機保護器應該怎么選型號呢？
紙業項目一般需要電流測量，部分需要通訊、電壓、漏電功能。推薦型號：ARD3-XX/ U C L – 90L /ARD3T-UAXX/ L2 60L
成功案例
電廠項目：重慶白濤化工園熱電聯產 淄博熱電廠 濟南北郊 塔吉克斯坦燃煤電廠 佰能
塔吉克斯坦燃煤電廠 贊比亞電廠 加格達奇熱電廠 華潤盤錦熱電廠 魏橋鋁電
常德市生活垃圾焚燒發電 滿洲里熱電廠 大唐電廠 陜西華電
石化項目：墾利石化 四川永祥 盤錦浩業化工項目 寧夏保利達化工
上海石化 淄博電業局集采榮源化工 山東宏信化工 盤錦石化 南寧化工
山東聯化化工 浙江化工院有限公司車間處理 山東民基化工 燕山20萬噸液化氣改造
南寧化工長慶油田 安瑞加石油化工項目
紙業項目：福建聯盛紙業 威海龍港紙業 新陽紙業 廣州越威紙業 湛江晨鳴紙業
東莞白天鵝紙業 廣東玖龍紙業 廣東乳源東陽光藥業 廣東順龍木業 杭州新華紙業有限公司
好當家海盛紙業 河南龍豐紙業 河南裕農紙業 華發紙業(福建) 噸高強瓦楞原紙項目
華泰紙業 浙江新華紙業
水泥項目：白川水泥 泰山石膏 蒙西水泥 蒙古國水泥廠 祁連山成縣水泥
湖北華新水泥 河北天福水泥 哈爾濱水泥廠 陜西滿意水泥 甘肅省祁連山文縣水泥
甘肅省祁連山成縣水泥 甘肅省祁連山樟縣水泥

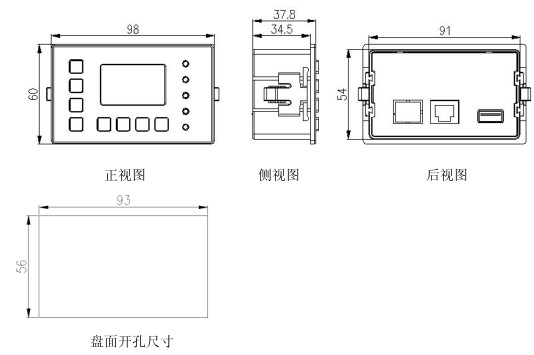

面板尺寸與開孔
主體與模塊尺寸

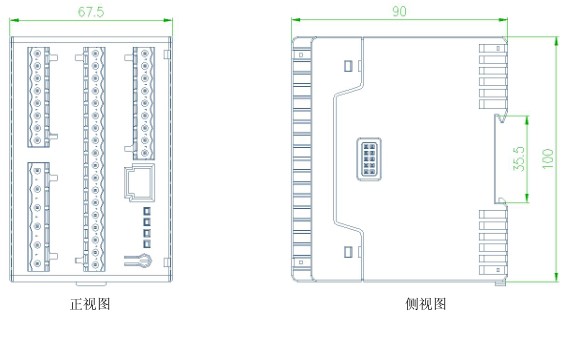

主體模塊：

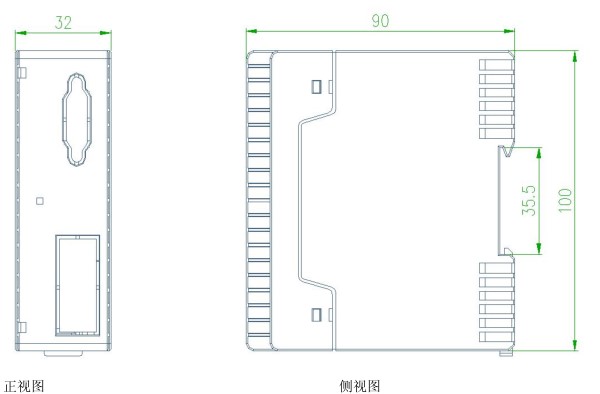

PROFIBUS 通訊模塊：

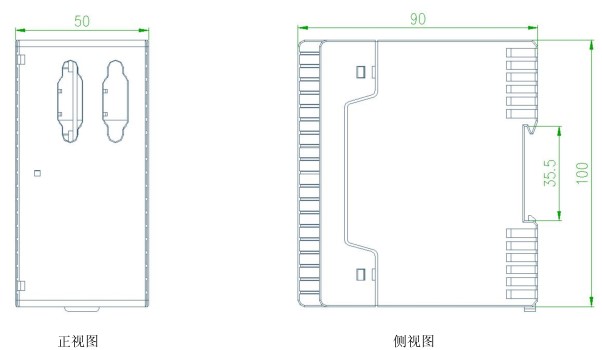

PROFINET 通訊模塊：

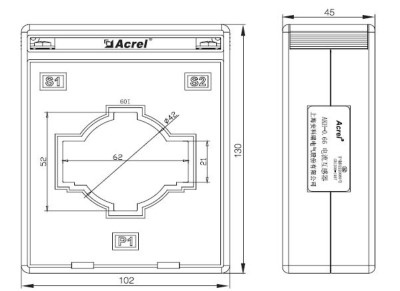

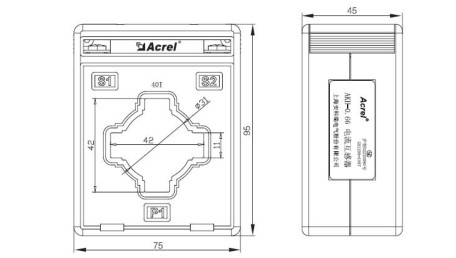

互感器安裝尺寸
注：引出線黃、藍、紅、黑對應Ａ、Ｂ、Ｃ、公共端。
互感器部分（保護器電流規格為 1、5、25、100 時所配電流互感器）
互感器部分（保護器電流規格為 250A 時所配電流互感器）
互感器部分（保護器電流規格為 800A 時所配電流互感器）

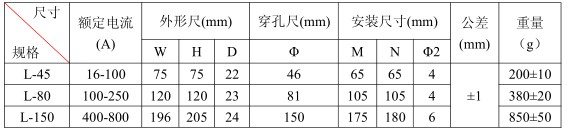

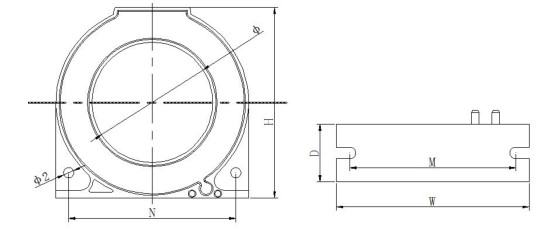

互感器部分（漏電互感器）
注：引出線為雙芯屏蔽線，標配長度為 1m±10cm，客戶可根據需要定制。L-45 規格的
漏電互感器適用于 100A 及以下電流規格的保護器，L-80 規格的漏電互感器適用于 250A 電
流規格的保護器，L-150 規格的漏電互感器適用于 800A 電流規格的保護器。
