項目名稱：杭州長裕地產開發有限公司變電所項目智能配電系統
項目地點：浙江 杭州
實施時間：2016年9月
項目簡介：
杭州長裕地產開發有限公司變電所項目位于杭州市杭州丁橋鎮，該項目包含一個寶馬4s店、一個奧迪4s店和一個酒店。其中寶馬和奧迪4s店較近為一個管理區域，酒店為單獨管理區域。安科瑞電氣股份有限公司于2016年7月承接了杭州長裕地產開發有限公司變電所項目智能配電系統的設計與實施，旨在通過該系統實現對變電所各回路的監測與集中管理，實現遠程智能化配電系統。

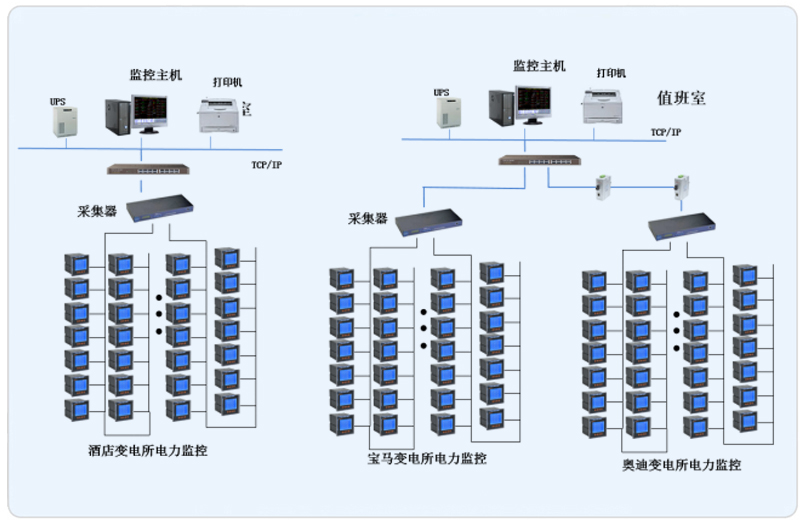

本項目根據管理區域設置兩套Acrel-2000型電力監控系統，系統采用網絡分布式結構，其中寶馬奧迪主機設置在地下配電值班室，酒店設置在一樓值班室。所有配電回路均配備安科瑞電力儀表PZ系列。該項目實現了3個變電所內電力系統的智能管理。所有監控設備均通過屏蔽雙絞線至各自配電室內的通訊管理機，從而實現遠程監控。
系統實現的功能：
1.實現了各類用電設備的一次系統圖顯示、各回路實時電參量遙測、重要回路電能報表、直觀地顯示低壓系統各回路的三相電流及運行狀況。
2.低壓各回路三相電流、電壓、功率、頻率、電能數據等查詢、打印及導出。
3.重要回路電能按時間短進行查詢計算、打印、導出。
4.各進線回路及重要出線回路電流負荷趨勢曲線歷史記錄查詢。
5.各重要回路分合閘遙信報警，實時報警及歷史報警查詢。
