項目名稱：呼倫貝爾東山機場電力監控系統的設計與應用
項目地點：內蒙古 呼倫貝爾市
實施時間：2011年8月
項目簡介：

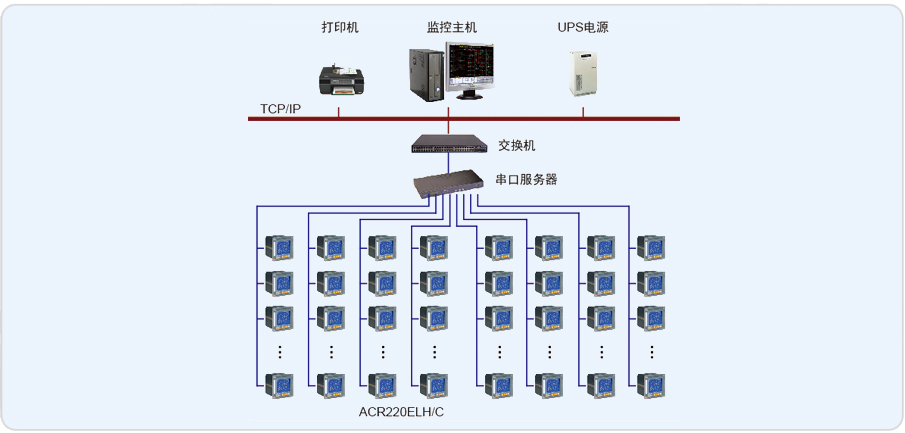

呼倫貝爾東山機場為內蒙古自治區主要機場，國家4C級機場，安科瑞電氣股份有限公司于2011年8月承接了呼倫貝爾東山機場電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，實現了機場中央變電所、采區變電所的集中管理和無人值守，對于提高供電系統的可靠性和經濟運行指標，促進供電系統管理的科學化、現代化，有著非常重要的現實意義。
該機場配電室原采用GCS柜兩面，22路出線。原柜體安裝96型指針電流 表，要求實現各回路的電力參數實時監測與功率累計量統計功能，并實現現場斷路器狀態的監控值班室遠程監測。項目屬于改造項目，采用安科瑞公司ACR220EK網絡電力儀表于原配電柜基礎上更換老式指針表。
系統實現的功能：
1.實時顯示：各回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示；
2.趨勢分析：完成對各配電回路的電壓、電流或功率繪制趨勢曲線，便于查詢與分析該回路的實時與歷史的配電運行工況；
3.電能管理：完成對各回路的電能定時集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能；
4.事件報警：對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。
