功能：

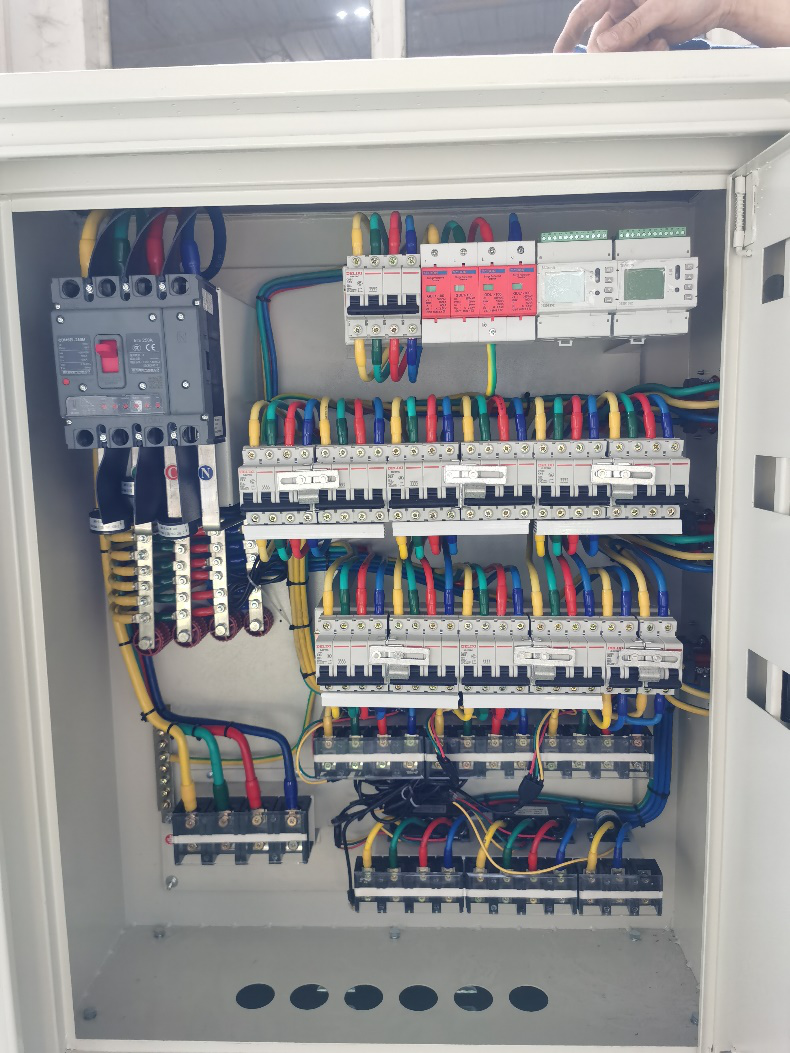

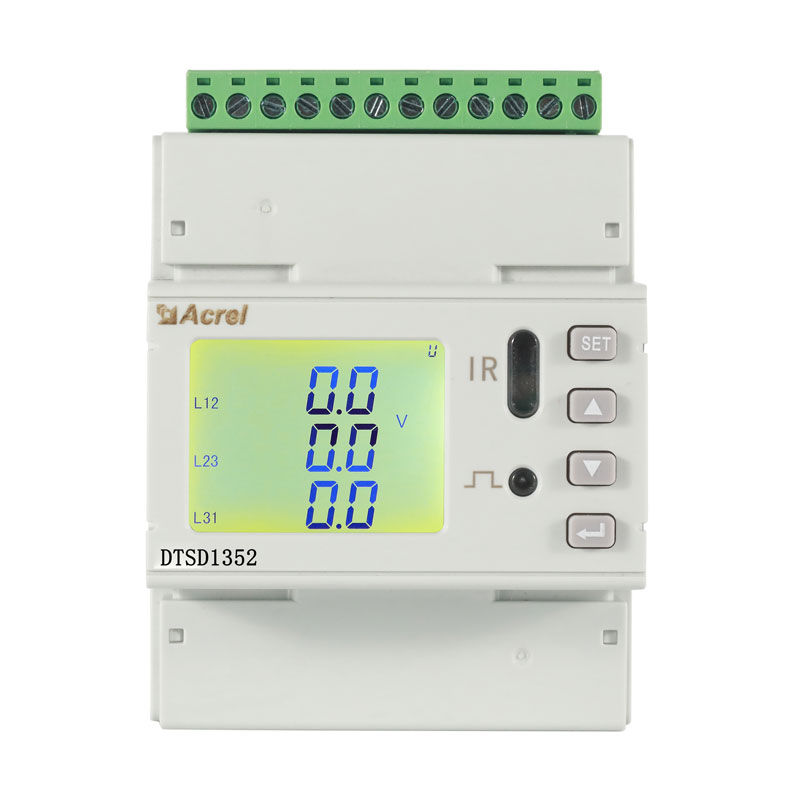

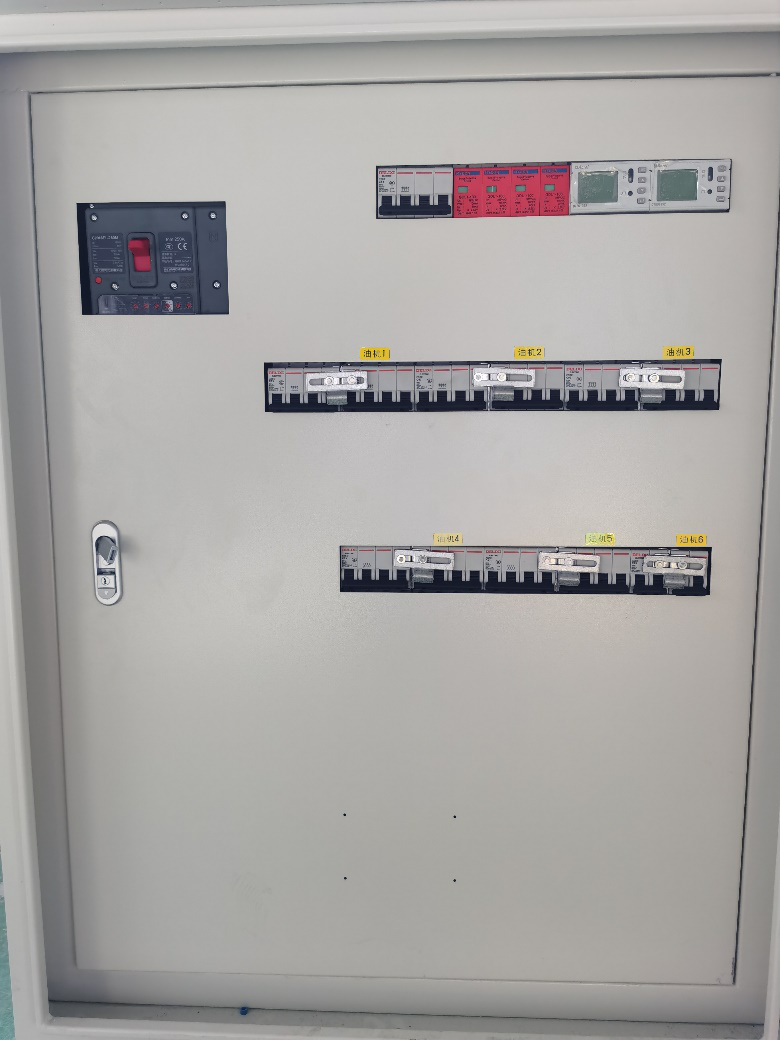

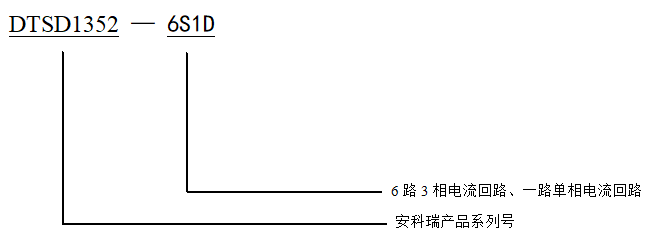

DTSD1352 - 6S1D系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量，可同時接入六個三相回路、一個單相回路的電流輸入。可直接或間接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。
具體功能如下：
N（1、2、3、4）路三相回路全電參量測量，電流互感器外置；
監測三相電壓/電流、零序電流、頻率；
監測三相功率、總功率（有功、無功、視在）；
監測三相功率因數、總功率因數；
監測電壓/電流相角、電壓/電流不平衡度；
監測電壓、電流總諧波及2-31分次諧波；
當月和上月的電壓、電流、功率值記錄；
電流、功率需量和實時電流、實時功率需量；
200條事件記錄，記錄DIDO的動作情況；
支持過壓、過流、斷相、DI聯動等報警輸出；
4時區14時段的費率設置；
四象限電能，12個月復費率電能統計；
天四象限和復費率電能凍結，正反向電能計量；
兩路開關量輸入、兩路開關量輸出、RS485通訊、有功脈沖輸出（可切換對應回路）。
表1 DTSD1352 - 6S1D 系列主體技術參數
|
輔助電源 |
AC/DC 85～265V；功耗≤10VA； |
||
|
輸入信號 |
頻率 |
45～65Hz； |
|
|
電壓 |
額定值：AC 3×220V/380V； |
||
|
過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒； |
|||
|
功耗：≤ 0.5VA （每路）； |
|||
|
電流 |
額定值：AC 250A 、 100A ；（外置閉口互感器） |
||
|
過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒; |
|||
|
功耗：≤ 0.5VA（每路）； |
|||
|
測量精度 |
頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級； 2～31次諧波精度：±1%； |
||
|
功能 |
脈沖輸出 |
輸出方式：集電極開路的光耦脈沖； |
|
|
通訊 |
RS485接口、Modbus-RTU協議；波特率1200～38400； |
||
|
開關量
|
輸入 |
干接點輸入，內置電源； |
|
|
輸出 |
輸出方式：繼電器常開觸點輸出； 觸點容量：AC 250V/3A DC 30V/3A； |
||
表2 其他技術參數
配置方案
|
配置方案 |
數量 |
實現功能 |
備注 |
||
|
儀表 |
DTSD1352-xSyD |
1 |
檢測x個三相回路和y個單相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、RS485通訊、LCD顯示等。 |
DTSD1352-xSyD（x、y為回路數） 通訊協議符合YD/T1363相關要求 |
|
|

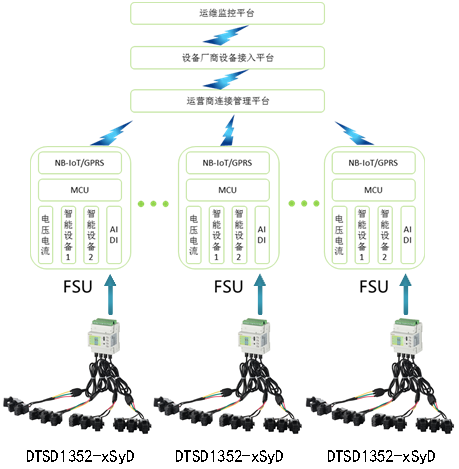

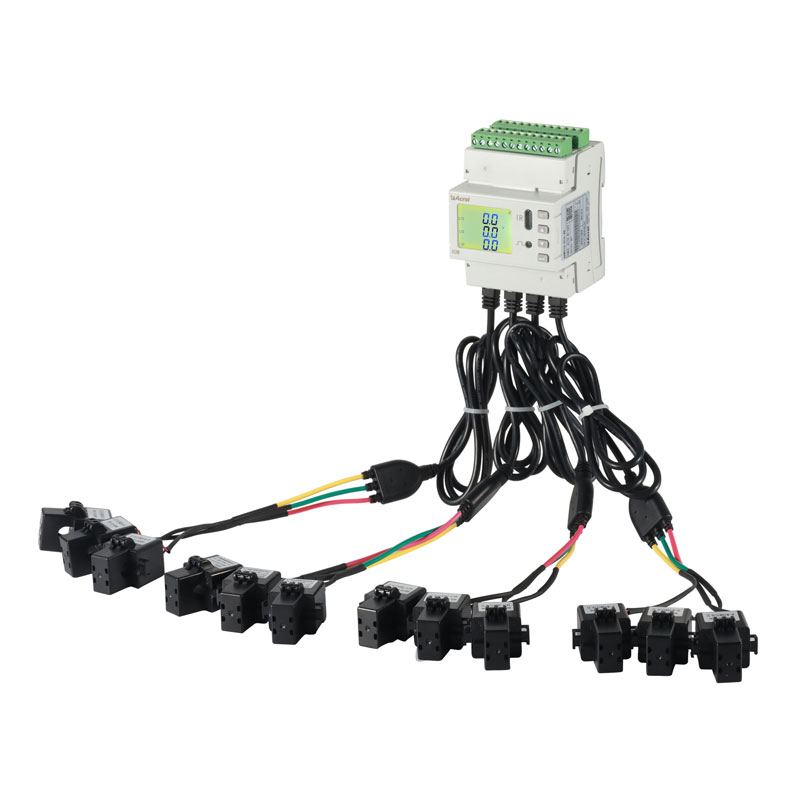

互感器 |
三相 互感器 |
AKH-0.66/Z-15Y |
x |
三個互感器為一整體，測量三相回路電流 |
三相回路采用三相互感器時 |
|
單相 互感器 |
AKH-0.66/W-20Y |
y |
單個互感器，測量單相回路電流 |
單相回路采用單相互感器時 |
|
|
單相 互感器 |
AKH-0.66/W-20Y |
3x+y |
單個互感器，測量單相回路電流 |
所有回路均采用單相互感器時 |
|
